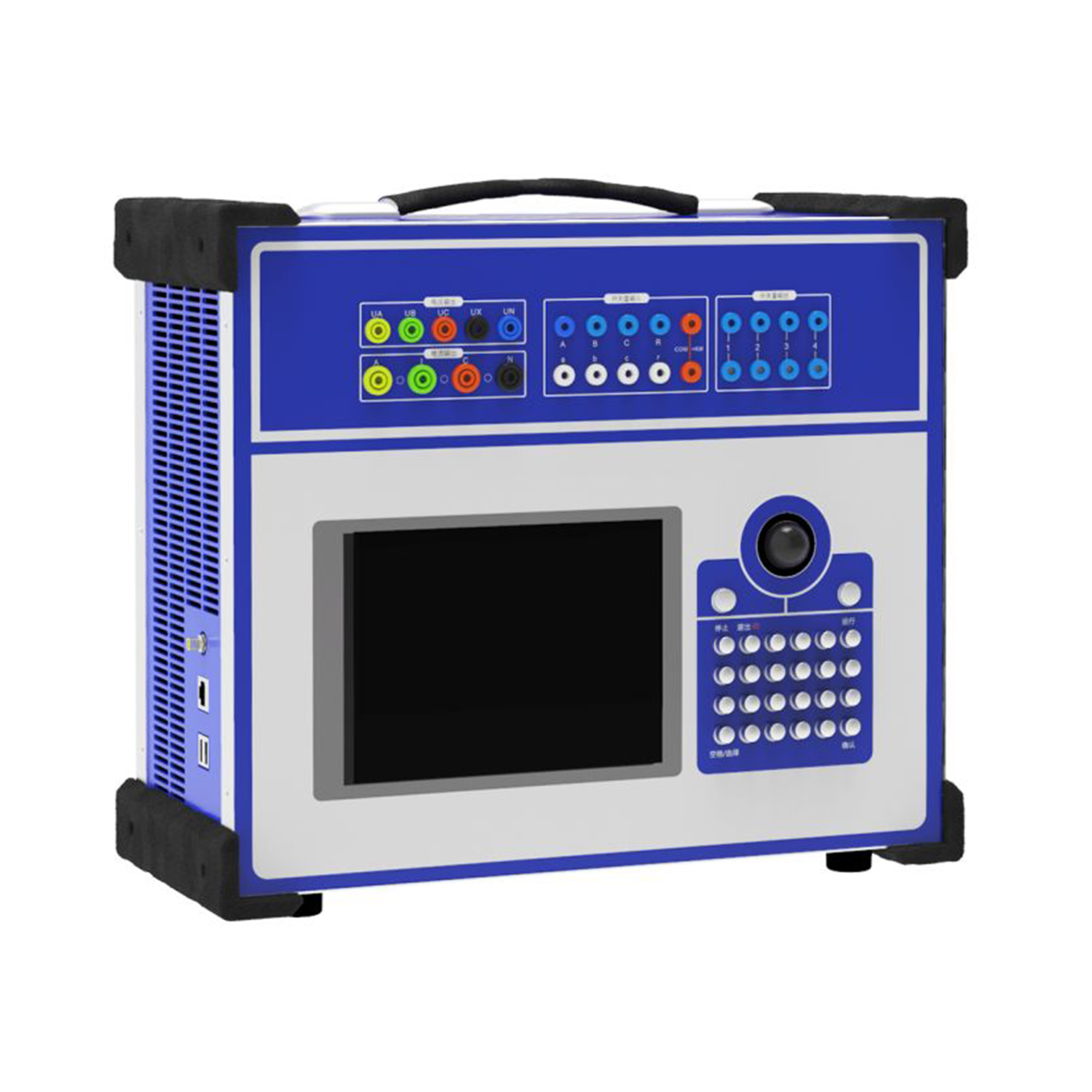

JB306-H微機繼電保護測試儀

微機繼電保護測試儀是保證電力系統安全可靠運行的一種重要測試工具。廣泛應用于電力、石化、冶金、鐵路、航空、軍事等行業的科研、生產和電氣試驗現場。
參考標準： GB7261-2008,DL/T624-2010

1.標準的4相電壓3相電流輸出
2.雙操作方式，聯接電腦運行
3.軟件功能強大，開關量接點豐富
4.具有獨立專用直流電源輸出
微機繼電保護測試儀購買咨詢請致電：400-027-9180 或是 點擊這里馬上咨詢


可獨立完成微機保護、繼電保護、勵磁、計量、故障錄波等專業領域內的裝置測試，廣泛應用于電力、石化、冶金、鐵路、航空、軍事等行業的科研、生產和電氣試驗現場。

技術參數

微機繼電保護測試儀技術參數

交流電流輸出
 相電流輸出  0～40A  輸出精度：＜0.2級
 三相并聯電流輸出  0～120A
 相電流長時間允許工作值  10A
 相電流最大輸出功率  420VA
 三相并聯電流最大輸出時最大輸出功率  900VA
 三并電流最大輸出時允許工作時間  10s
 頻率范圍  20～1000Hz
 諧波次數(基波)  0～20次
直流電流輸出
 電流輸出  0～±10A/每相，0～±30A/三并  輸出精度：＜0.5級
 最大輸出負載電壓  20V
交流電壓輸出
 相電壓輸出  0～120V  輸出精度：＜0.2級
 線電壓輸出  0～240V
 相電壓/線電壓輸出功率  80VA/100VA
 頻率范圍  20～1000Hz
 諧波次數(基波)  1～20次
直流電壓輸出
 相電壓輸出幅值  0～±160V  輸出精度：＜0.5級
 線電壓輸出幅值  0～±320V
 相電壓/線電壓輸出功率  70VA/140VA
開關量輸入
 通 道 數  10對
 輸入方式  空接點：1～20mA，24V
 電位接點接入：“0”：0～＋6V；“1”：＋11V～＋250V
開關量輸出
 通 道 數  8對
 輸出方式  DC：220V/0.2A；AC：220V/0.5A
時間測量
 0.1ms～9999s  測量精度：＜0.1ms
尺    寸
 400×300×180mm3
重    量
 18kg
電    源
 AC 220V±10% 50Hz±10% 10A
環境溫度
 －10℃～＋50℃

產品描述

     JB306-H微機繼電保護測試儀是保證電力系統安全可靠運行的一種重要測試工具。隨著計算機技術、微電子技術、電力電子技術的飛速發展，應用新技術成果不斷推出新型高性能繼電保護測試裝置是技術進步的必然趨勢。三相繼電保護測試儀，它在參照了原電力部頒發的《微機繼電保護試驗裝置技術條件》的基礎上，認真總結前幾代產品的開發、生產經驗，并采用現代新數字技術、高精密電子器件、微機系統及新線路、新結構研制而出?？瑟毩⑼瓿晌C保護、繼電保護、勵磁、計量、故障錄波等專業領域內的裝置測試，廣泛應用于電力、石化、冶金、鐵路、航空、軍事等行業的科研、生產和電氣試驗現場。
