局部放電測量
    1.變壓器局部放電特點
    變壓器內部絕緣結構主要采用油紙絕緣，其絕緣結構較復雜，在設計過程中可能造成局部區域場強過高；變壓器在測量過程中可能導致絕緣中含有氣泡和較多的水分，在運行過程中油紙劣化可分解出氣泡，機械振動和熱脹冷縮可造成局部開裂也會(huì )出現氣泡等等，這些情況都會(huì )導致在較低外施電壓下發生局部放電。
    變壓器放電脈沖是沿繞組傳播的，放電脈沖波沿繞組傳播的衰減隨測量頻率的增加而增大。對于變壓器來說，油中放電對絕緣損壞是主要的，而油中放電時延較長、低頻分量較大。
    2.局放分類
    電力變壓器中局部放電可分為：
    (1)繞組中部油－屏障絕緣中油道擊穿；
    (2)繞組端部油道擊穿；
    (3)接觸絕緣導線和紙板(引線絕緣、搭接絕緣、相間絕緣)的油間隙擊穿；
    (4)引線、搭接紙等油紙絕緣中局部放電；
    (5)線圈間(縱絕緣)的油道擊穿；
    (6)匝間絕緣局部擊穿；
    (7)紙板沿面滑閃放電。
    3.變壓器局部放電測量

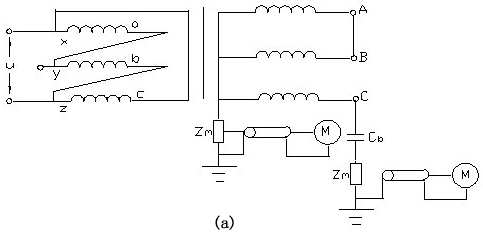

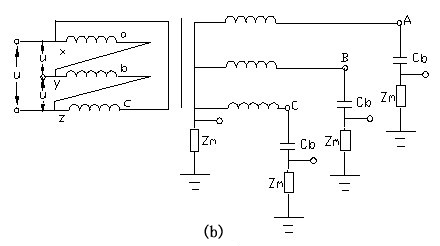

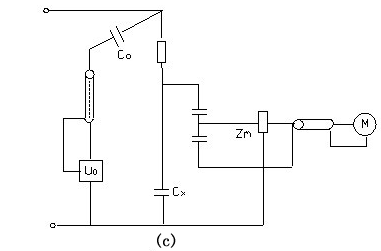

    變壓器局部放電測量主要包括三種情況：?jiǎn)蜗鄤畲抛儔浩?、三相勵磁變壓器和變壓器套管抽頭的測量，它們測量的基本接線如圖4-6所示。

 《規程》規定，對220kV及以上的變壓器在大修后、220kV及以上或120MVA及其以上的變壓器更換繞組后和必要時進行局部放電試驗。變壓器局部放電試驗采用分段升壓的方式，試驗時首先將試驗電壓升到U1=1.3Um/√3或U1=1.5Um/√3保持5min，并在此電壓下進行局部放電測量，然后將試驗電壓加到U2=Um保持5s，然后將電壓加到U1，保持30min，并進行測量。其中Um為變壓器最高工作電壓，在U1=1.5Um/√3下的放電量應不大于500pc，在U1=1.3Um/√3下的放電量應不大于300pc。
    在電壓升至U1及由U1再下降的過程中，應記錄起始、熄滅放電電壓。在整個試驗過程中，應連續觀察放電波形，并按一定的時間間隔記錄放電量。在整個試驗期間試品不發生擊穿，在U1的第二階段的30min內，所有測量端子測得的放電電量連續地持續在允許的限值內，并無明顯的增長趨勢，則試品合格。如果放電量曾超出允許限值，但之后有下降并低于允許的限值，則試驗繼續進行，直到30分鐘的期間內局部放電量不超過允許的限值，試品才合格。
    4.變壓器局部放電測量中的干擾抑制
    在加壓前，觀察未接通高壓電源及接通高壓電源后是否存在較大的干擾，試驗前記錄所有測量電路上的背景噪聲水平，其值應低于規定的視在放電量的50%。
    消除變壓器局部放電測試現場的干擾，對準確測量至關重要。變壓器現場試驗的干擾有兩種情況：一種是試驗回路未通電前就存在干擾，其主要來源于試驗回路以外的其他回路中的開關操作、附近高壓電場、電機整流和無線電傳輸等；另一種是在試驗回路通電后產生的干擾，這種干擾包括試驗變壓器本身的局部放電、高壓導體上的電暈或接觸不良放電，以及低壓電源測局部放電、通過試驗變壓器或其他連線耦合到測試回路中的干擾等。對來自電源的干擾，可采用在高壓試驗變壓器的初級設置低通濾波器、電源側加裝屏蔽式隔離變壓器、試驗變壓器的高壓端設置高壓低通濾波器的方法。對于高壓段部電暈放電，可采用合適的無暈環(球)及無暈導桿作為高壓連線。對于接地干擾，必須采用整個試驗回路一點接地方式。
    在實驗過程中遇到的主要干擾有：
    (1)高壓端部和引線的電暈放電。波形特點是在試驗電壓的負半波出現刷狀放電脈沖。
    (2)試驗變壓器的局部放電。其波形與被試變壓器的放電波形一致，需要采用更高額定電壓的試驗變壓器。
    (3)懸浮放電干擾。需要采用清理現場的方法抑制懸浮放電。
    (4)充油套管表面放電。需要從法蘭到傘群之間的瓷表面刷半導體漆。
