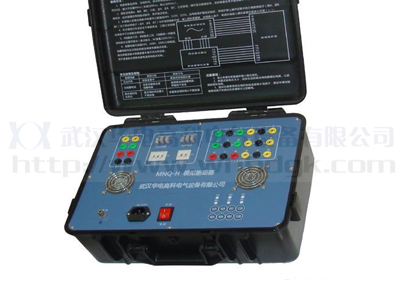

MNQ-H模擬斷路器

模擬斷路器

1.可分相或三相合閘、跳閘
2.自動適應DC48V、110V、220V電壓
3.可選擇不同跳、合閘電流（電阻）及時間
4.固態器件、光耦隔離、安全可靠。 5.體積小、重量輕，攜帶方便。
6.內置電源（選配）

模擬斷路器購買咨詢請致電：027-87771780 或是 點擊這里馬上咨詢

模擬斷路器主要用于電力系統斷電保護裝置或成套繼電保護屏的整組試驗，可真實地模擬斷路器的跳合閘時間。在整組試驗時模擬高壓斷路器的跳閘及合閘，以避免由于重復的整組試驗造成斷路器反復分合帶來的不良影響。

技術參數



供電電源

AC220V±5%

跳合閘操作電源

DC48V、110 V、220 V（通電時間≤199ms）

跳合閘電阻

50Ω、100Ω、200Ω

合閘時間

0~199ms，級差1ms

跳閘時間

0~99ms，級差1ms

模擬斷路器常閉/常開接點容量

AC220V/5A

內置電源

12-270V/10A（選配）

環境溫度

5~40℃

環境濕度

5~90%

主機體積

330mm×220mm×140mm

重量

3Kg

產品描述

MNQ-H模擬斷路器采用全數字電路，時間為數字撥碼設置，可實現模擬斷路器跳合閘時間設置、三相/分相操作選擇、輸入信號邏輯控制等功能，從而模擬斷路器的跳、合閘動作。尤其適用于新建變電站，真實地模擬斷路器的開關動作特性。
