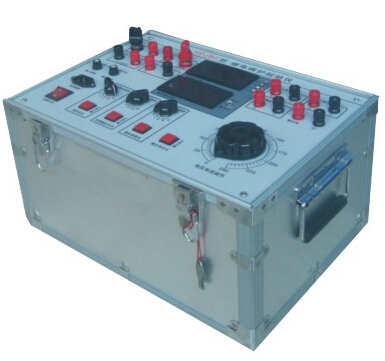

單相繼電保護測試儀是我公司開發成功的新一代校驗裝置。該儀器內部的交直流電壓、電流源采用了最新的電源技術，使儀器在電路設計、器件選型、面板布局、內部結構設計上達到國內先進水平。該儀器具有功能完善、選材優良、測試項目數據清晰、操作簡單等優點，是電力繼保部門的首選設備。那么單相繼電保護測試儀輸出電源如何操作呢？本文武漢華電高科電力試驗專家為你解答。

      1、交流電壓（0～220V）輸出：
      將T1調至AC250V，合上同步開關，調節T4，J2端輸出0～250V交流電壓，X1顯示當前電壓值，電源輸出類型ACV的指示燈亮。
      2、交流電流（0～5Ａ、0～20Ａ、0～100Ａ）輸出：
      將T1調至AC5A（AC20A、AC100A），合上同步開關，調節T4，J1端輸出0～5A（0～20A、0～100A）交流電流，X1顯示當前電流值，電源輸出類型ACA的指示燈亮。
      3、直流電壓（0～220V）輸出：
      將T1調至DC250V，合上同步開關，調節T4，J3端輸出0～220V直流電壓，X1顯示當前電壓值，電源輸出類型DCV的指示燈亮。
      4、直流電流（0～20）輸出：
      將T1調至DC20A，合上同步開關，調節T4，J4端輸出0～20A直流電流，X1顯示當前電流值，電源輸出類型DCA的指示燈亮。注意：調節電流時，嚴禁超過額定電流，否則損壞儀器。
      5、定值輸出：
      （1）、將T2調至24V，合上定值輸出開關，J5端固定輸出直流電壓24V。
      （2）、將T2調至48V，合上定值輸出開關，J5端固定輸出直流電壓48V。
      （3）、將T2調至110V，合上定值輸出開關，J5端固定輸出直流電壓110V。
      （4）、將T2調至220V，合上定值輸出開關，J5端固定輸出直流電壓220V。
      （5）、將T2調至220V，合上定值輸出開關，J5端固定輸出直流電壓220V。

      以上就是單相繼電保護測試儀輸出電源的操作方法，更多信息可在線咨詢我們。

---
