絕緣油介質損耗測試儀電容式電壓互感器接線方法如下：

      1）測量中壓互感器tgδ的方法
     如圖1所示，用反接線方式測量，將C2末端δ與C1首端相連，接儀器HV口（用高壓電纜）XT懸空，中壓互感器二次線圈短路接地。
     由于C1 +C2遠大于CB，所以此方法測得的tgδ≈tgδB。

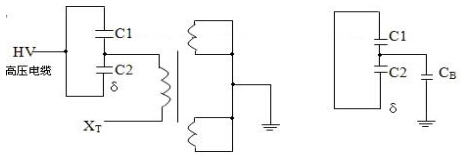

圖1 中壓互感器（反接線）

     如果現場CB值較小，現場干擾又較大，反接線所測得的數據誤差可能較大，這時可選擇正接線方式測量。首先把CVT二次引線全部斷開，并將二次線圈短路，然后接儀器的CX測量線。XT懸空。接線方式見圖2所示：

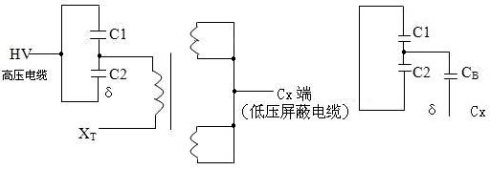

圖2  中壓互感器（正接線）

     2）電容C1和tgδ1 ，C2和tgδ2的測量：

     測量主電容tgδ1和C1的接線如圖3所示。由中間變壓器勵磁加壓， XT點接地，主電容C1高壓端用CX線接儀器的CX端，分壓電容C2的δ端用另一條CX線懸空接儀器的HV高壓端。由于“δ”端絕緣水平所限，試驗電壓不超過3kV。

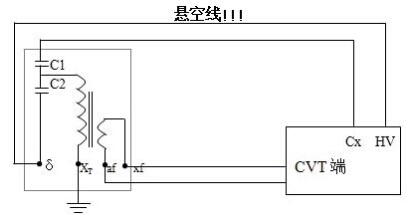

  圖3電容C1和tgδ1 ，C2和tgδ2的接線

     接線完畢，把測量方式選擇到CVT上，測試電壓不要超過3.0kV。儀器自動測試，測試完畢會(huì )自動或手動打印C1，C2的電容和介損。按“增大”、“減小”建翻頁顯示C1，C2的電容和介損。

---
